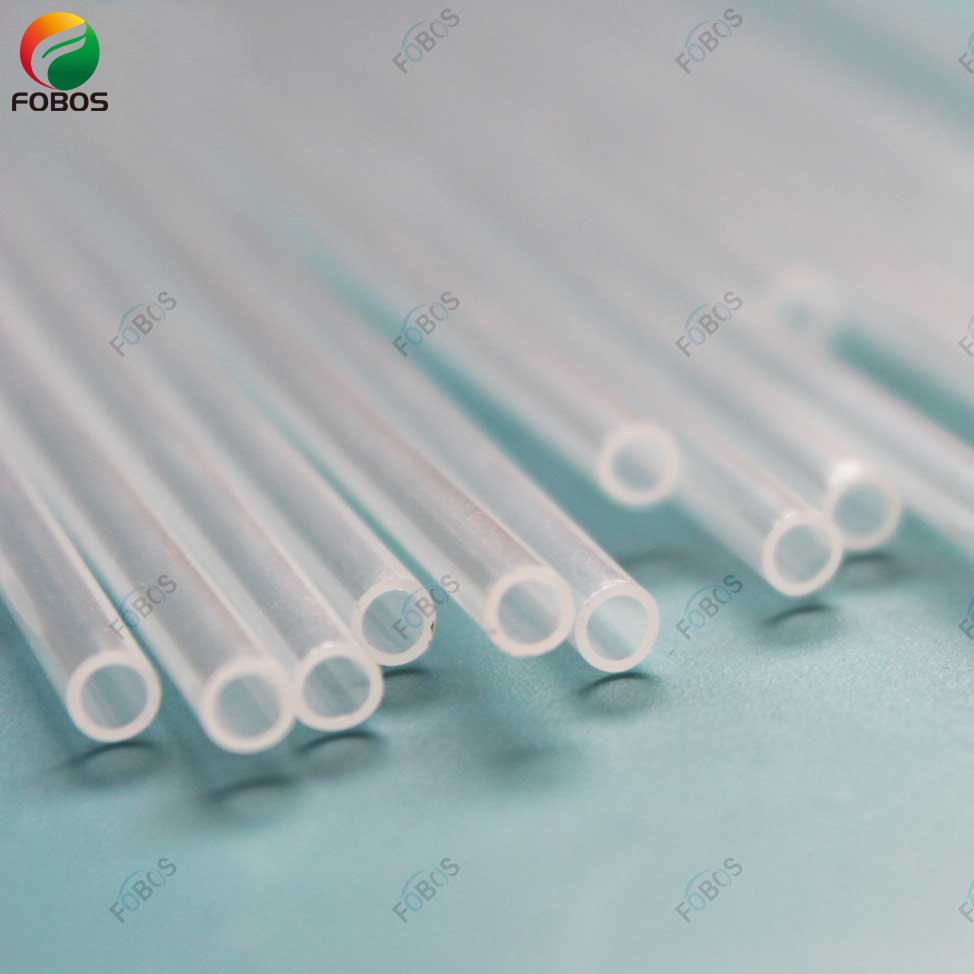

AWG（American Wire Gauge，美制线规）系统最初是用于导体线材的标准化线径体系，但在医疗器械制造领域，AWG医用导管现已成为不可或缺的标准规范——尤其广泛应用于导管管身、导丝外护套和微创手术器械组件。当医疗器械设计师为导管管材指定AWG规格时，实际上是在指定与特定AWG编号对应、具有精确外径公差要求的管材，确保该管材能够与不同制造商和供应商批次之间的标准规格连接器、导丝硬件和手术配件正确配合。FOBOS Polymer生产精密AWG规格的医疗级含氟聚合物管材——主要为PTFE和PEEK材质——尺寸公差严格，满足大批量医疗器械制造项目的互换性要求。
AWG规格导管管材广泛应用于介入性心脏病学、外周血管、神经血管和泌尿外科手术。AWG规格所提供的恒定外径控制意味着器械制造商可以自信地设计导管管身轮廓和远端头端配置，因为每个生产批次都将产出在最终器械集成时能够正确组装的组件。氟铂斯生产的AWG管材中，PTFE材质占大多数，适用于需要极端化学惰性和最低摩擦系数的应用；PEEK材质则适用于需要更高环向强度或在更刚性薄壁管材配置中需要改善推送性的应用。
AWG规格系统：介入性器械用精密医疗导管的尺寸公差解析
AWG系统为每个线规编号定义了精确的外径。在医疗器械导管制造中，AWG编号指管材大致外径（以英寸为单位）——AWG 20对应约0.035″外径，AWG 22对应0.025″，AWG 24对应0.020″，以此类推。这些AWG规格提供了一种通用参考语言，使器械设计师、组件供应商和合约制造商能够明确无歧义地指定和采购管材。FOBOS AWG管材的制造公差严于通用挤出供应商所能提供的典型公差——通常外径公差在±0.001″甚至更优——确保FOBOS的AWG规格管材能与其他制造商的标准配件和连接器组件可靠互换。
AWG系统是对数级的：每个线规步进代表横截面积的固定比率，而非线性增量。这意味着AWG规格在很宽的尺寸范围内（从AWG 30即0.010″外径的微导管和导丝应用，到AWG 10即0.100″外径的较大型诊断和引流导管应用）提供了统一的框架。这种对数级AWG进度确保了围绕AWG规格设计的器械可以在多个尺寸配置中按比例缩放而无需完全重新设计器械架构——这是在器械产品系列开发中的显著优势。
FOBOS精密AWG医用导管技术参数
- AWG范围：AWG 10至AWG 30（100″至0.010″外径）；标准尺寸包括AWG 10、12、14、16、18、20、22、24、26、28、30
- 外径公差：标准±0.001″；批量订单使用专用模具可达到±0.0005″
- 壁厚：002″至0.020″（取决于AWG尺寸和压力等级要求）
- 材质：原生PTFE（医疗级）、PEEK（本色和碳填充）、FEP、PFA
- PTFE特性：摩擦系数05-0.10（所有工程聚合物中最低），连续使用温度260°C，介电强度50 kV/mm
- PEEK特性：连续使用温度250°C，在相同壁厚下比PTFE具有更高的环向强度，ISO 10993生物相容性认证
- 表面粗糙度：内径和外径Ra < 0.2 µm，低摩擦导管追踪；可选等离子体处理以提高涂层附着力
- 长度：标准切割长度500 mm至2,000 mm；批量订单可提供长达5,000 m的连续卷材
- 灭菌方式：兼容环氧乙烷（EtO）气体灭菌、辐射灭菌（高达50 kGy）、高温高压蒸汽灭菌（121°C）和冷消毒剂浸泡
- 洁净度：ISO 7级洁净室生产；双层PE袋包装并附干燥剂，防止吸潮
所有FOBOS AWG管材均附有批次专属符合性证书，包含尺寸验证数据、外观检验结果和按ISO 13485的材料认证。ISO 10993-18可浸出物测试文档资料可随时提供，用于器械监管申报。
PTFE与PEEK的选材对比：AWG规格导管管材
在给定的AWG导管管材应用中选择PTFE还是PEEK，取决于目标器械的特定机械性能、化学性能和监管要求。FOBOS应用工程师与器械设计师合作，根据以下考虑因素确定最佳材料选择：
- 选择PTFE的场景：器械需要可能的最低摩擦系数以实现血管或器械内腔中的平滑导管追踪；需要耐受所有常用冲洗液、造影剂和药物配方的极端化学惰性；导管管身必须高度柔软且具最小柱强度；器械为一次性一次性耗材，对材料成本敏感性高
- 选择PEEK的场景：导管管身需要更高的环向强度以抵抗急弯处的打折；在薄壁配置中需要更好的推送性和柱强度；器械需要兼容反复蒸汽灭菌循环；内表面必须支持热熔粘合或溶剂焊接而不降解管壁；器械需要更刚性的管材用于交换长度导丝或微导管应用
FOBOS还提供共挤和多腔AWG管材结构，将PTFE和PEEK组合在单一管材轮廓中——在需要润滑性的外表面使用PTFE，在需要强度的结构层使用PEEK——实现单一管壁结构中任何单一材料都无法单独提供的性能组合。
AWG含氟聚合物管材的医疗器械应用
介入性心脏病学导丝在AWG 20至AWG 24 PTFE管材中用作外护套材料——低摩擦表面实现冠状动脉中的平滑导航，而PTFE的化学惰性确保与肝素化血液、造影剂注射和手术过程中使用的盐水冲洗液兼容。FOBOS AWG 20和AWG 22尺寸的PTFE导丝护套制造时严格控制外径公差，确保护套与标准冠状动脉导丝线圈和远端铂金头端线圈正确配合。
用于神经血管和外周栓塞手术的微导管使用AWG 24至AWG 30 PTFE或PEEK管材作为管身材料——其中AWG 27和AWG 28是脑动静静脉畸形和动脉瘤圈栓塞手术中流量导向微导管的常见尺寸。在这些小直径下，AWG外径公差的一致性变得至关重要：即使外径仅大0.001″的管材也可能无法穿过引导导管或微导丝的内腔，而外径偏小的管材则可能产生干扰配合，阻止微导管在微导丝上的平滑交换。FOBOS在整个AWG 30系列的AWG尺寸上保持±0.001″甚至更优的AWG外径公差控制。
泌尿外科引流和取石导管使用AWG 10至AWG 16 PTFE管材作为管身材料，这些大尺寸的内径可容纳取石篮和冲洗通道。PTFE材质提供了耐受酸性尿液环境所需的化学惰性，以及减少插入和留置期间组织刺激的润滑性。FOBOS AWG 12和AWG 14 PTFE泌尿外科导管制造时具有光滑内径表面，可在手术过程中最大程度减少导管壁与取石器械之间的摩擦。
ISO 13485质量体系与监管支持
FOBOS Polymer维护ISO 13485:2016认证质量管理体系，涵盖医疗级AWG含氟聚合物管材的设计、制造和销售。我们的质量体系专门配置以支持医疗器械制造商的监管申报要求：
- ISO 13485:2016认证质量管理体系
- 每批生产批次附有批次专属符合性证书
- 血液和组织接触应用的ISO 10993生物相容性文档资料包
- 使用验证LC-MS和GC-MS分析方法进行ISO 10993-18可浸出物测试
- 包含IQ、OQ和PQ协议的自定义配置工艺验证文档
- 专有器械开发计划的保密协议（NDA）可按需提供
- 材料变更通知程序：任何原材料或工艺变更前90天提前通知
联系我们
AWG规格系统在医疗器械制造中发挥作用，是因为它提供了一种通用尺寸语言，使得供应商批次、制造工厂和器械代际之间的可靠互换成为可能。然而，要使这一体系运作，管材供应商必须在生产过程控制方面保持严格的公差控制，确保每批次产品都不会在大批量导管制造中因尺寸漂移或变异而导致组装失败。FOBOS Polymer建立AWG管材生产流程，专门满足这一要求——通过统计过程控制、在线检验和专用生产模具，确保我们交付的每批AWG管材都符合您器械设计所要求的尺寸规格。
立即联系我们，讨论您的AWG管材需求，获取包括材料推荐、尺寸规格和项目定价的技术方案。
